Formation et sensibilisation
Plan 9 est centre agréé de formation et encadre des stages, notamment auprès des entreprises du bâtiment, ou pour des formations de formateurs. Nous disposons à ce titre du n° de déclaration d’activité 21 52 00296 52.
Nous participons au développement d’une plateforme de formation à la performance énergétique de l’enveloppe. Il s’agit d’un support bâti de 25m2 où sont réproductibles la plupart des points singuliers d’une construction, quelle que soit la nature des matériaux utilisés pour l’enveloppe (béton, bois, pierre, brique, verre, étanchéité,…).
Orientée aussi bien vers la construction neuve que vers la rénovation, cette plateforme permet de faire le lien entre les calculs et les simulations informatiques, et les mesures in situ. Les prototypes réalisés sont un excellent support pédagogique, notamment parce qu’ils montrent aussi ce qui ne marche pas, les auditeurs retenant souvent plus le défaut ou l’erreur, qu’ils pourront ensuite anticiper et corriger, que la qualité ou la réussite, qui appellent moins leur vigilance future.
La plateforme alimente également une base de données par la mise place de fiches pédagogiques qui synthétisent les différents cas de figure étudiés.
- conception de fiches de communication sur la maîtrise de l’énergie et le développement durable
- rédaction de l'ouvrage « Se chauffer autrement » , pour faire son choix de chauffage tout en respectant l’environnement et sans surexploiter les ressources naturelles
- intervention pour des formations, des conférences et des débats sur la maîtrise de l’énergie, les énergies renouvelables, l’habitat autonome…
- animations de sensibilisation à l’énergie dans le cadre de manifestations ou en milieu scolaire (choix des thématiques, définition du programme, des supports de communication, conférences…)
- - visites d’installations utilisant les énergies renouvelables à des fins de production d’énergie lié au fonctionnement du bâtiment et au développement durable du site.
- étude d’opportunité de mise en place d’énergies renouvelables (bois, solaire thermique et photovoltaïque, géothermie)
- pré-dimensionnement des installations et fourchette de temps de retour sur investissement ;
- présentation des dispositifs d’aides et de crédit d’impôts.

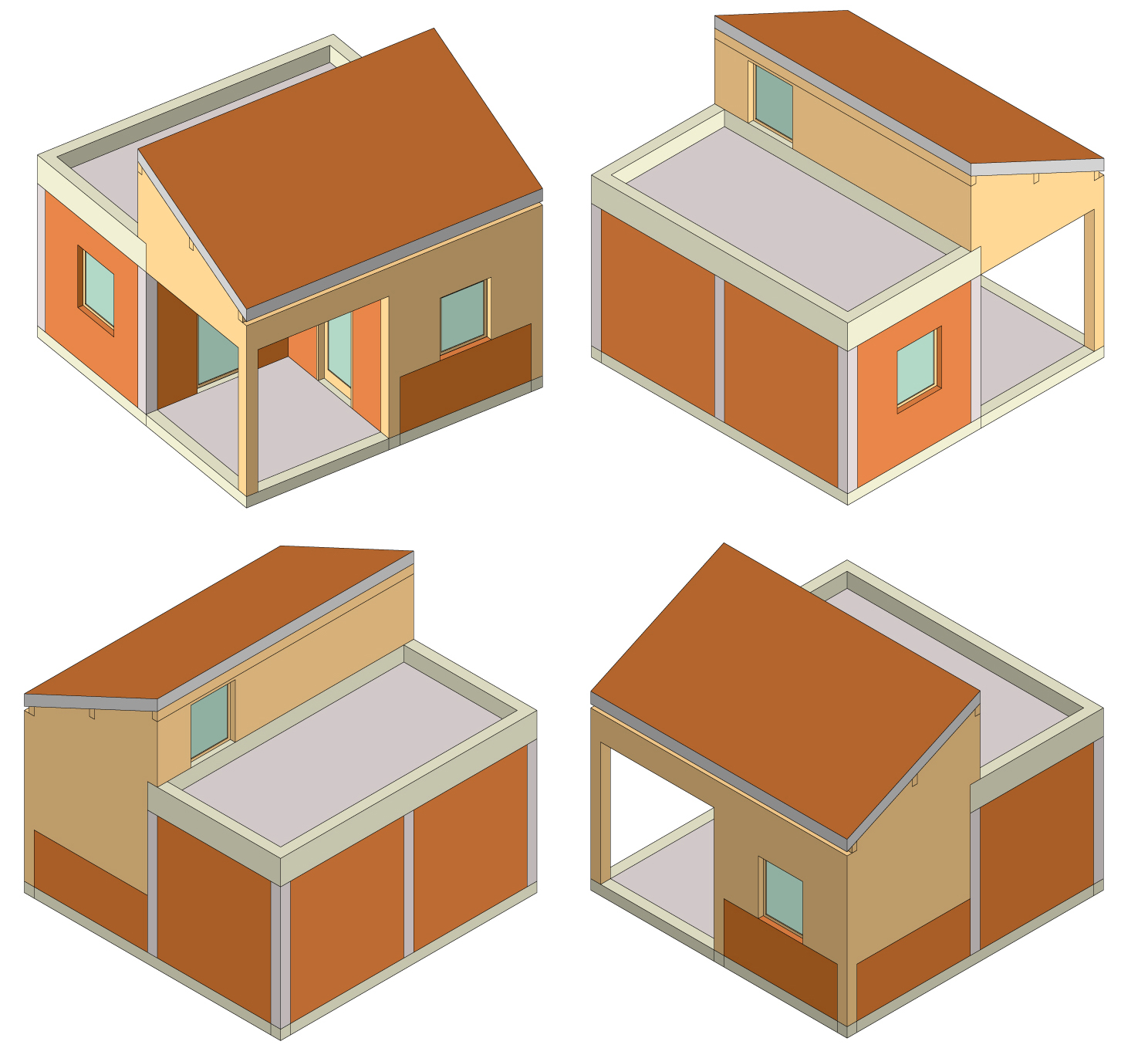

Axonométrie de la plateforme de formation

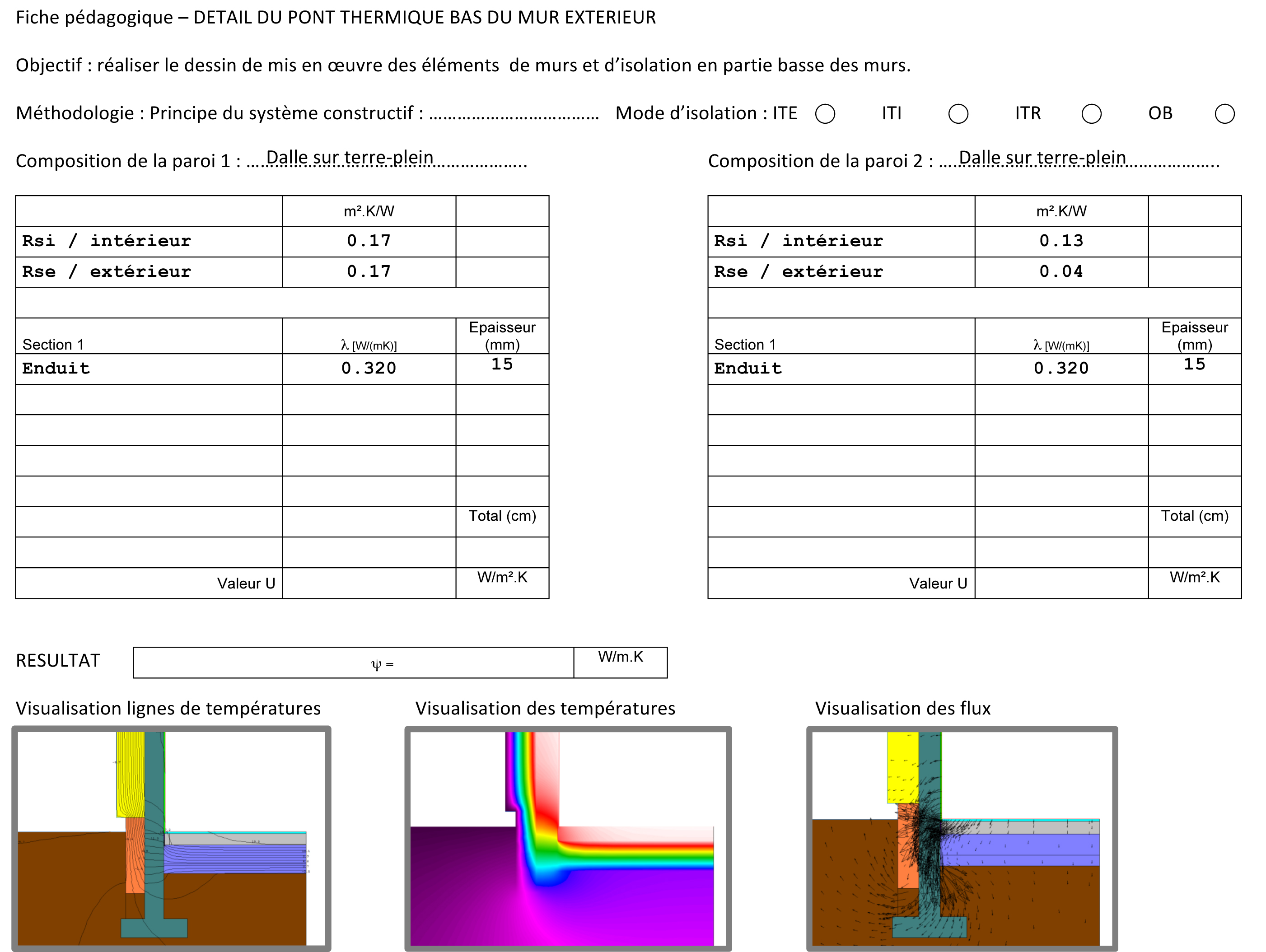

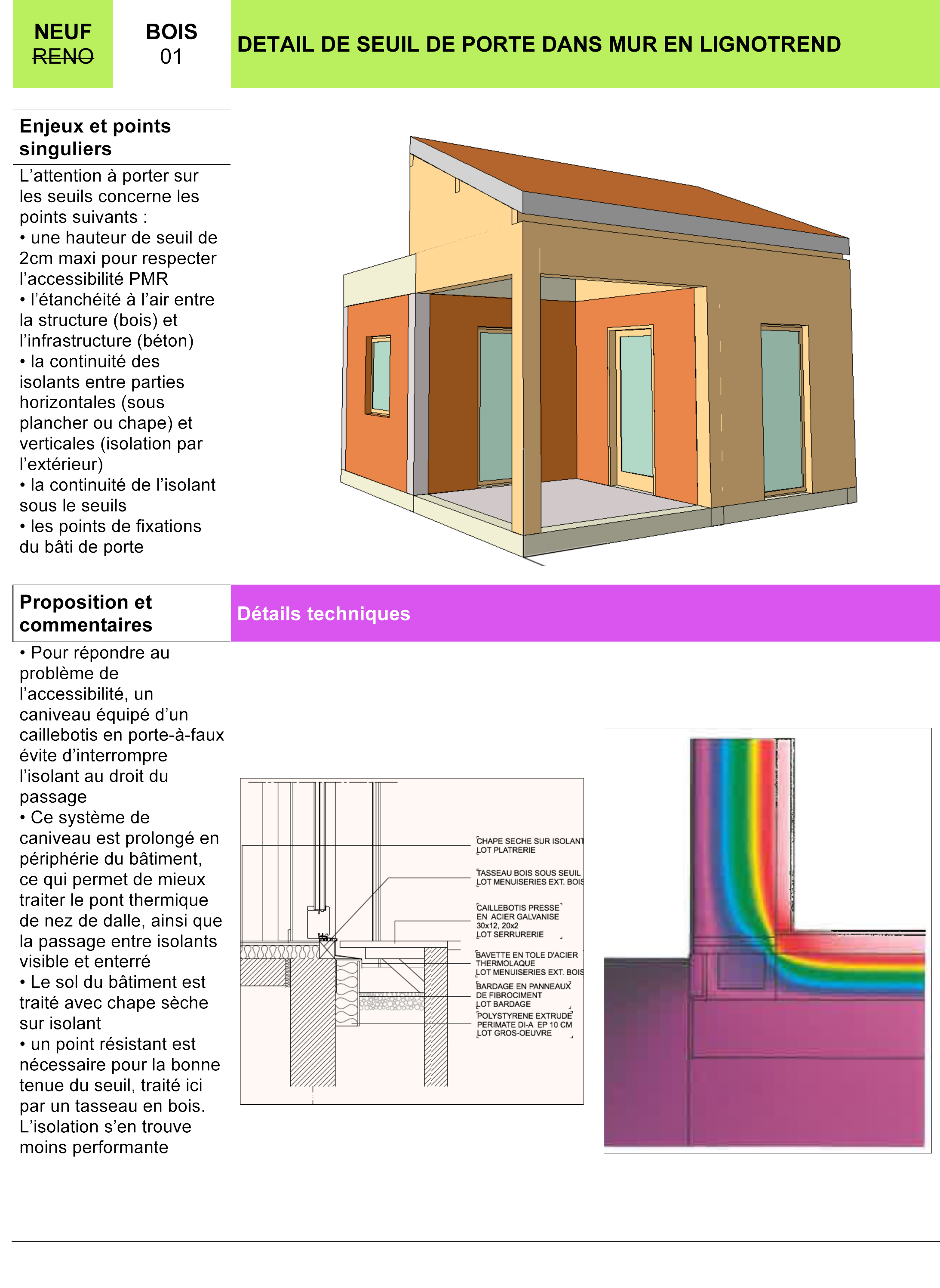

Fiche pédagogique, détails techniques

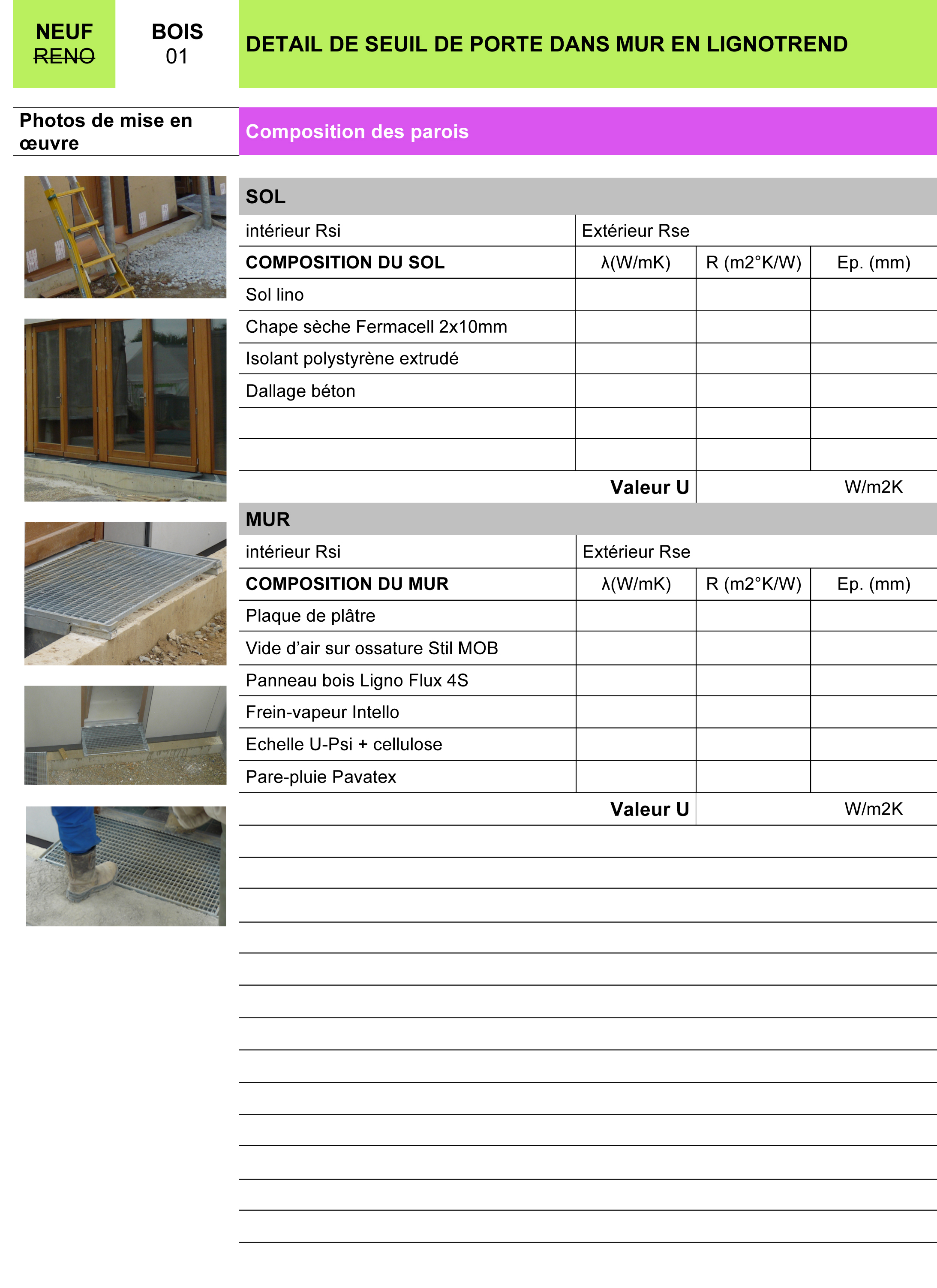

Fiche pédagogique, exercice
"Se chauffer autrement"
Guide paru en avril 2008 aux éditions Ulmer
Auteurs : Romain Claret, ingénieur thermicien, cogérant de Plan 9 Jean-Michel Groult, journaliste, écrivain et photographe

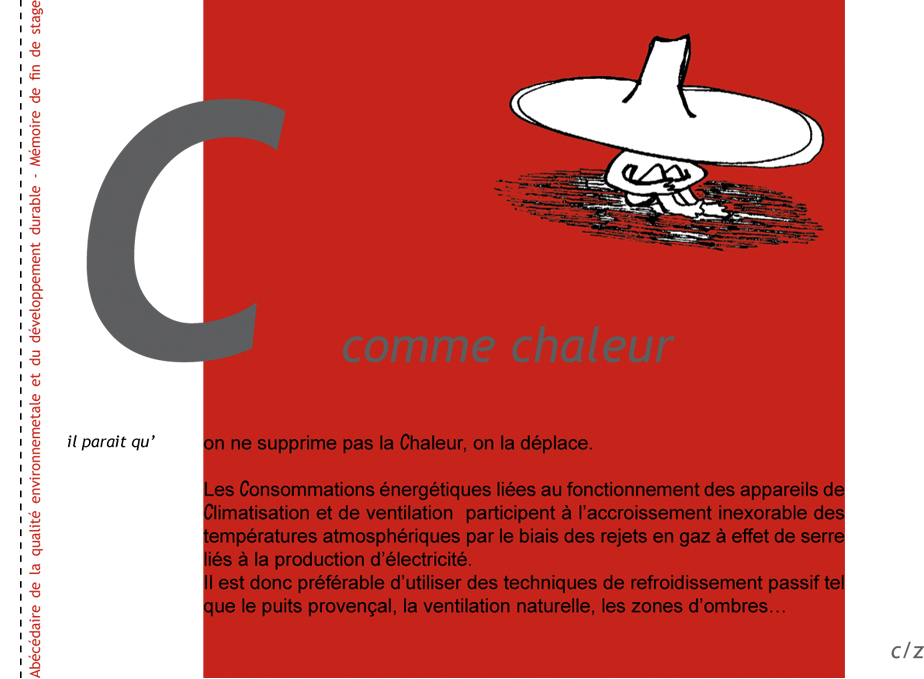

"Abécédaire de la qualité environnementale et du développement durable"
Mémoire de fin de stage
Auteurs :
Marie Cathala, architecte, cogérante de Plan 9
Corinne François, architecte
Lucette Voltano, architecte

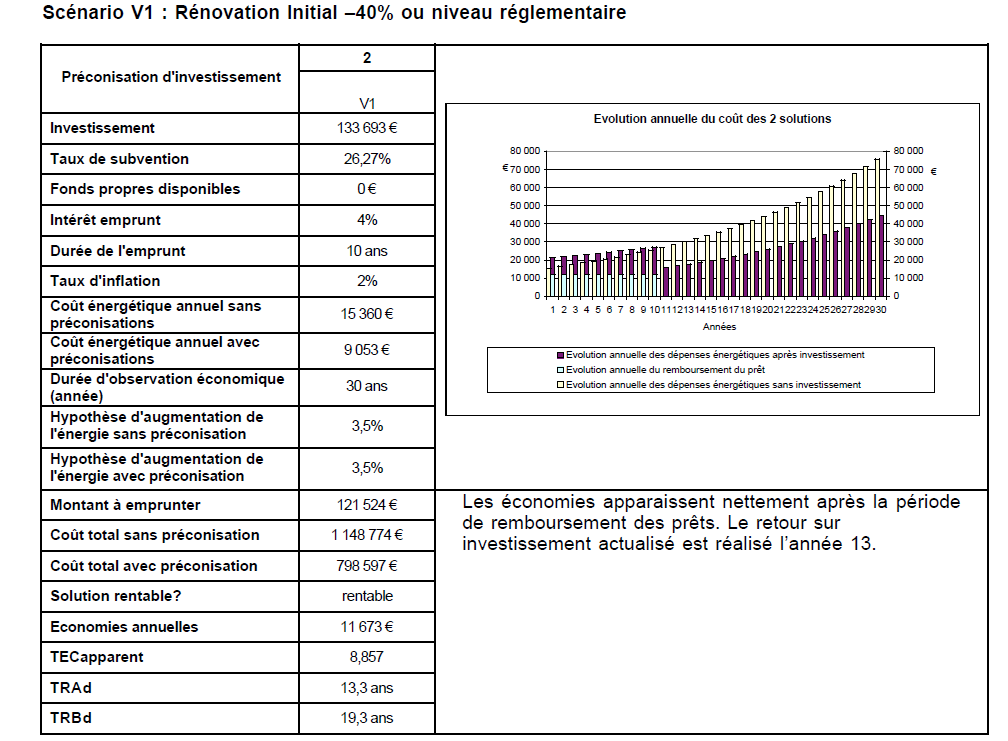

Exemple du calcul de temps de retour sur investissement

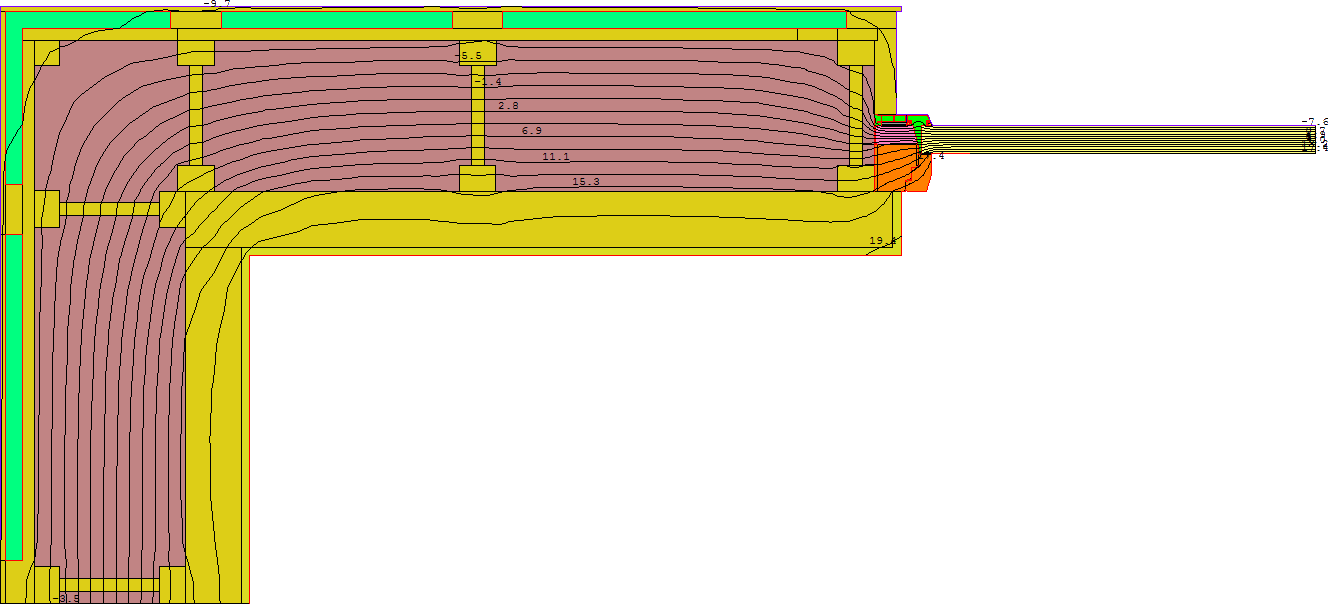

Programme de formation à l’attention des maitres d’œuvres pour le calcul des ponts thermiques à insérer dans le PHPP
Partie théorique (1/2 journée)
- Pont thermique linéique
- Pont thermique ponctuel
- Point de référence en dimension extérieur ou intérieur
- Risque de condensation
- Calcul du facteur de température et conditions (Tint/Text)
- Rsi/Rse
- Le PHI
- EN 10211 / 14683 / 10077-1&2 / 13370
- Par calculs numériques
- Par bibliothèque
Partie pratique (1 journée 1/2)
Introduction à Therm (1/2 journée)
- Importation DXF
- Définition des matériaux dans Therm
- Fixation des conditions aux limites
- Simulation numérique et détermination du Ueq
- Simulation et transposition des résultats dans le fichier de calcul excel
- Méthode de calcul et détermination du Psi
- Le risque de condensation dans Therm
- Les ponts thermiques linéiques de liaison (bas, intermédiaire, haut...)
- Les points singuliers ( PT ponctuels)
Introduction à Flixo (1/2 journée)
- Les onglets de calcul et de résultat
- La bibliothèque d’outils
- La mise en place d’un détail
- Importation d’un dxf
- La bibliothèque de matériaux
- La fixation des conditions de bord
- Lancement du calcul
- Les outils résultats
- Les températures
- Le flux de chaleur
- Le calcul du Ueq
- Le BSO
Approfondissement Flixo (1/2 journée)
- Définition du modèle et conformité à la norme
- Calcul du Uf avec flixo frame
- Insertion du vitrage et calcul du psi de l’intercalaire
- Détermination des températures mini et risque de condensation
- Déterminer le Ueq
- Déterminer le psi angle sortant
- Déterminer le Uf du châssis
- Déterminer le psi de mise en œuvre d’une fenêtre dans le mur
- Déterminer le risque de condensation
- Insertion dans le PHPP
- Pour aller plus loin :
- Uf centre, Uf appui, et PSI associé
- PSI de l’intercalaire
